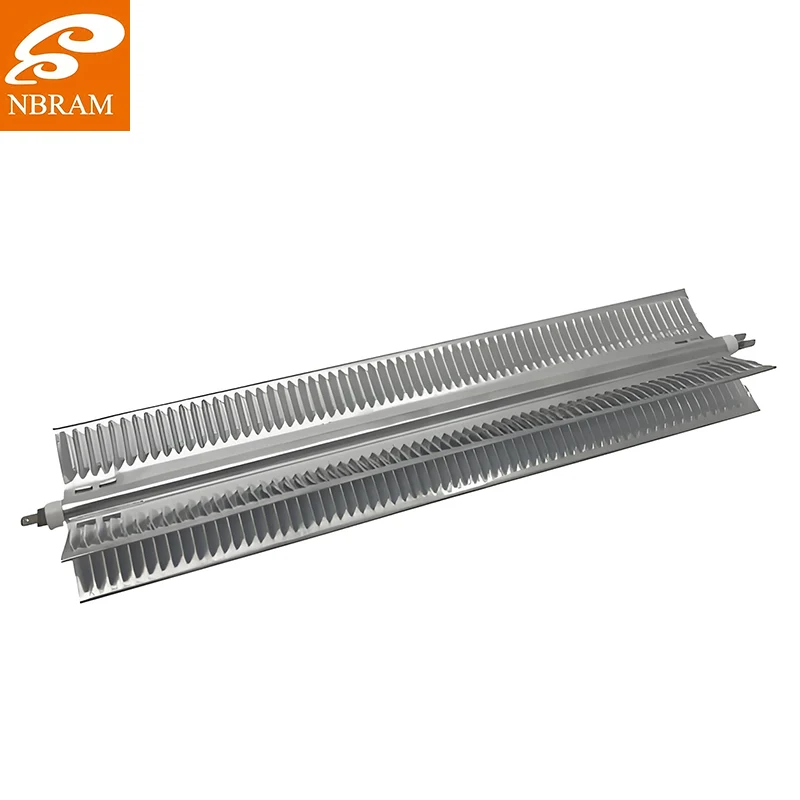

공간 제약으로 인해 효율적인 열 전달을 유지하면서 최소한의 설치 공간으로 최대 가열 표면적이 필요한 경우 NBRAM의 X자형 알루미늄 가열 튜브는 기존의 직선형 가열 요소보다 성능이 뛰어난 완벽한 기하학적 솔루션을 제공합니다. 밀리미터 단위까지 중요한 플라스틱 가공 장비용 가열 시스템을 설계한 결과 이것이 단순한 가열 요소가 아니라 좁은 공간을 강력한 가열 구역으로 바꾸는 열 효율 승수임을 확인할 수 있었습니다. 이 혁신적인 가열 튜브는 저항 와이어가 내장된 정밀 압출 알루미늄 프로파일, 열 방출을 최대화하는 최적화된 표면 대 부피 비율, 구조적 견고성을 제공하는 동시에 하나가 아닌 4개의 가열 표면을 제공하는 고유한 X-횡단면을 특징으로 합니다. 사출 성형 기계, 포장 장비 또는 산업용 오븐을 위한 가열 솔루션을 소싱하는 경우 NBRAM의 X자형 알루미늄 가열 튜브는 기존 히터가 따라올 수 없는 열 성능과 공간 효율성을 제공합니다. 열 효율과 공간 최적화가 똑같이 중요한 응용 분야에 대해 이러한 기하학적 가열 경이로움을 주문하십시오.
너무 많은 공간을 차지하거나 불충분한 가열 표면적을 제공하는 기존 가열 요소로 어려움을 겪은 후 X자형 알루미늄 가열 튜브를 발견하면 열 공학의 공간 문제에 대한 완벽한 솔루션을 찾는 것처럼 느껴졌습니다. NBRAM의 X자형 알루미늄 가열 튜브는 가열 기술의 기하학적 혁신을 나타냅니다. 이는 단순한 가열 요소가 아니라 단일 기존 요소의 설치 공간에 4개의 가열 표면을 제공하는 공간 최적화된 열 시스템입니다. 이러한 구성 요소를 혁신적으로 만드는 이유는 전체 크기를 늘리지 않고도 크게 증가된 표면적을 제공할 수 있어 엔지니어가 일반적으로 여러 개의 기존 히터가 필요한 열 성능을 달성할 수 있다는 것입니다. 알루미늄 구조는 빠른 열 반응과 뛰어난 열 분포를 보장하며, 독특한 단면은 복잡한 어셈블리에 대한 장착 및 통합을 단순화하는 구조적 이점을 제공합니다.
X자형 알루미늄 가열 튜브가 열 관리에 진정한 혁명을 일으키는 곳은 공간이 절대적으로 중요하지만 난방 요구 사항이 여전히 까다로운 응용 분야에 있습니다. 저는 X-구성이 용융 채널 주위를 완벽하게 감싸는 사출 성형 노즐 히터에 대해 이를 지정하여 금형 설계자가 요구하는 컴팩트한 폼 팩터를 유지하면서 모든 측면에서 균일한 가열을 제공합니다. 4개의 가열 표면은 원형 또는 평면 히터에 비해 열 전달 효율을 크게 높입니다. 플라스틱 가공 응용 분야에서 온도 균일성이 최대 40% 향상되는 것으로 측정되었습니다. 또한 X자형의 구조적 견고성으로 인해 이러한 히터가 조립 시 구조 요소로 기능할 수 있으므로 추가 지지 브래킷의 필요성이 줄어듭니다. 최근 우리는 단일 소형 장치에서 여러 밀봉 조에 동시 가열을 제공하는 포장 기계에 이러한 기능을 구현했습니다. 공간 절약을 통해 고객은 동일한 기계 설치 공간 내에 두 개의 추가 밀봉 스테이션을 추가할 수 있었습니다.
X자형 알루미늄 가열 튜브의 제조 공정은 야금, 전기 공학 및 정밀 압출 기술의 매혹적인 교차점을 나타냅니다. 우리는 열 전도성 및 압출 특성을 위해 특별히 선택된 고순도 알루미늄 빌렛으로 시작합니다. 알루미늄 합금 구성은 매우 중요합니다. 우리는 열 전도성, 기계적 강도 및 압출 성능 간의 완벽한 균형을 제공하는 6063 또는 6061 합금을 사용합니다.
압출 공정은 마법이 일어나는 곳입니다. 맞춤형으로 설계된 압출 다이는 발열체 길이 전체에 걸쳐 치수 안정성을 유지해야 하는 4개의 동일한 암으로 정밀한 X-프로파일을 생성합니다. 압출 온도와 속도는 일관된 입자 구조와 표면 마감을 보장하기 위해 신중하게 제어됩니다. 저는 몇 시간에 걸쳐 압출 공정을 관찰하고 완벽한 프로파일 일관성을 달성하기 위해 분당 각도와 밀리미터 단위로 매개변수를 조정했습니다.
압출 후 알루미늄 프로파일은 정밀 가공을 거쳐 저항선용 채널을 생성합니다. 우리는 ±0.05mm의 공차로 와이어 홈을 절단하는 CNC 밀링 머신을 사용합니다. 이는 일관된 와이어 배치와 열 분산을 보장하는 데 중요합니다. 홈 형상은 전기 절연을 유지하면서 저항선과 알루미늄 사이의 접촉 면적을 최대화하도록 최적화되었습니다.
저항선 설치 과정에는 전문 장비와 숙련된 기술자가 필요합니다. 우리는 특정 저항 값에 정확하게 감겨진 니켈-크롬 또는 철-크롬-알루미늄 저항선을 사용합니다. 와이어는 홈에 조심스럽게 놓여지고 최종 압축 과정 전에 임시로 고정됩니다.
압축 단계는 가열 튜브가 최종 구조적 완전성을 달성하는 단계입니다. 우리는 모든 방향에서 균일한 압력을 가하는 정수압 프레싱을 사용하여 저항선과 알루미늄 사이의 완벽한 접촉을 보장하는 동시에 핫스팟을 생성할 수 있는 에어 갭을 제거합니다. 압력 수준과 지속 시간은 특정 알루미늄 합금 및 와이어 유형에 따라 신중하게 보정됩니다.
최종 제조 단계에는 단자 부착, 절연 테스트 및 보호 코팅 적용이 포함됩니다. 우리는 효율적인 열 전달을 허용하면서 전기 절연을 제공하는 고온 세라믹 코팅을 사용합니다. 완성된 각 가열 튜브는 저항 검증, 절연 내력 테스트, 절연 저항 측정을 포함한 엄격한 전기 테스트를 거칩니다.
품질 관리에는 가열 튜브를 작동하고 적외선 카메라를 사용하여 4개의 표면 전체에 걸쳐 균일한 온도 분포를 확인하는 열화상 분석이 포함됩니다. 또한 장기적인 신뢰성과 열 피로에 대한 저항성을 보장하기 위해 열 사이클링 테스트를 수행합니다.
X자형 알루미늄 가열관 성능을 정의하는 기술 사양을 살펴보겠습니다. NBRAM의 X자형 튜브는 일반적으로 단면 치수가 15mm × 15mm ~ 40mm × 40mm이고 표준 길이는 200mm ~ 2000mm입니다. 전력 밀도 범위는 특정 애플리케이션 요구 사항에 따라 1.5W/cm²~6.0W/cm²입니다. 작동 온도는 알루미늄 표면의 경우 최대 450°C에 도달하며 내부 저항선은 최대 1200°C의 온도를 견딜 수 있습니다. 전압 정격은 120V ~ 480V AC의 표준 산업용 전압을 포괄하며, 저항 값은 특정 전력 출력을 달성하도록 맞춤화되어 있습니다. 알루미늄 합금은 약 200W/m·K의 열 전도성을 제공하여 저항선에서 가열된 표면으로 효율적인 열 전달을 보장합니다. 저항선과 알루미늄 본체 사이의 전기 절연은 500V DC에서 100MΩ을 초과하며 절연 내력은 1분 동안 1500V AC에 해당합니다.
