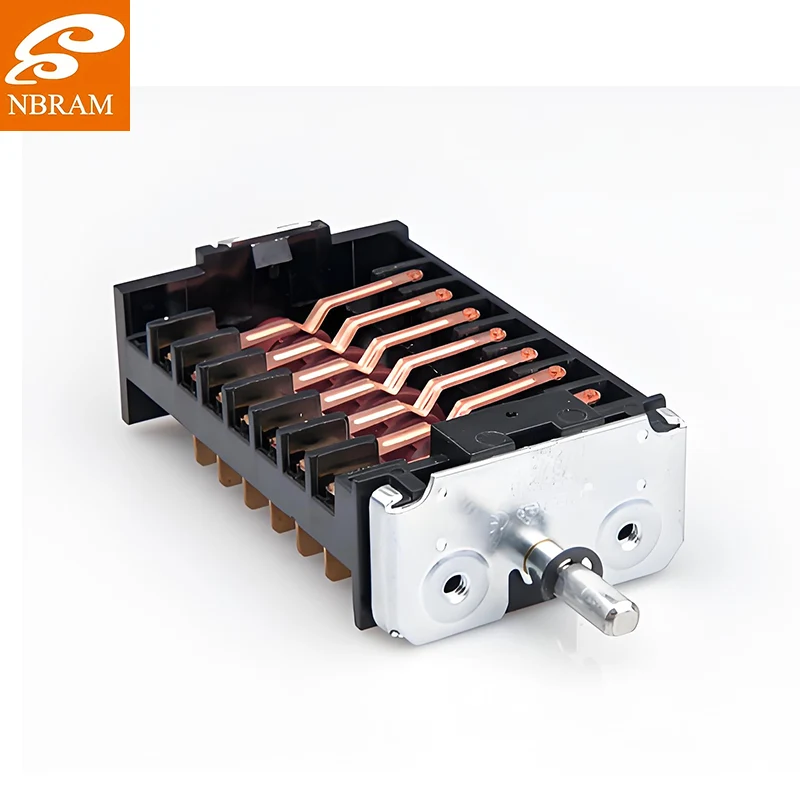

전기 시스템에 정확한 회로 선택과 안정적인 스위칭 작동이 중요한 경우 NBRAM의 로터리 스위치는 전문가가 요구하는 기계적 정밀도와 전기적 신뢰성을 제공합니다. 산업용 제어 패널에서 오디오 장비에 이르기까지 모든 것에 대해 이를 지정함으로써 고품질 제품이 원활한 작동과 지속적인 문제 해결 사이에 모든 차이를 만든다는 것을 증명할 수 있습니다. 이 스위치는 포지티브 멈춤쇠 위치 지정, 낮은 저항과 긴 수명을 위한 은합금 접점, 간단한 단일 극 설계부터 복잡한 다중 데크 배열까지 사용자 정의 가능한 구성을 갖춘 견고한 기계적 구조를 특징으로 합니다. 계측, 배전 또는 제어 시스템을 위한 스위칭 구성 요소를 소싱하는 경우 NBRAM의 회전식 스위치는 수천 사이클 동안 안정적인 작동을 보장하는 촉각 피드백과 전기적 성능을 제공합니다. 스위칭 신뢰성이 시스템 성능과 작동 안전에 직접적인 영향을 미치는 애플리케이션을 위해 이러한 정밀 기계식 스위치를 주문하십시오.
최악의 순간에 실패한 잘못 설계된 스위칭 시스템과 수년간 씨름한 끝에 저는 적절하게 설계된 회전 스위치의 기계적 우아함과 전기적 신뢰성에 대해 깊은 감사를 표하게 되었습니다. NBRAM의 제품은 기계적 정밀도와 전기적 성능의 완벽한 결합을 나타냅니다. 이 제품은 단순한 접점 제조업체가 아니라 저레벨 신호 스위칭부터 고전력 회로 제어까지 모든 것을 처리하는 정교한 회로 라우팅 장치입니다. 이를 차별화하는 것은 단일 제어 인터페이스를 통해 다중 회로 구성을 제공할 수 있는 능력으로, 엔지니어에게 시스템 설계에 있어 비교할 수 없는 유연성을 제공하는 동시에 운영자가 자신감 있는 작동을 위해 의존하는 촉각 피드백을 유지하는 것입니다.
실제 스위칭 애플리케이션에 중요한 기술 사양을 살펴보겠습니다. NBRAM의 회전식 스위치는 접점 재질 및 구성에 따라 250V AC에서 0.5~30A의 정격 전류를 처리합니다. 은합금 접점의 접점 저항은 20mΩ 미만으로 유지되며 이는 민감한 애플리케이션에서 신호 무결성을 유지하는 데 중요합니다. 절연 저항은 500V DC에서 100MΩ을 초과하는 반면, 절연 내력은 고장 없이 1분 동안 1500V AC를 처리합니다. 기계적 수명은 일반적으로 표준 모델의 경우 50,000주기를 초과하며 일부 고강도 버전은 100,000회 작동에 도달합니다. 작동 온도 범위는 -40°C ~ 85°C이며 다양한 환경 조건에서 안정적인 성능을 보장합니다. 위치 수는 데크당 2~12개이며 다중 데크 구성으로 복잡한 회로 라우팅이 가능합니다. 토크 요구 사항은 스위치 크기와 위치 수에 따라 5~50N-cm로 다양합니다.
로터리 스위치의 제조 공정은 정밀 가공과 전기 공학의 우수성을 결합합니다. 우리는 접점 재료 선택부터 시작합니다. 일반 응용 분야에는 고순도 은 합금을 사용하고 아크 저항이 중요한 고전류 스위칭에는 은-카드뮴 산화물을 사용합니다. 접점 성형 공정에서는 정밀한 스탬핑 및 성형을 사용하여 낮은 저항과 안정적인 작동을 보장하는 최적의 결합 표면과 접점을 생성합니다.
기계 조립은 진정한 예술성이 일어나는 곳입니다. 각 디텐트 메커니즘은 포지티브 포지셔닝과 부드러운 회전 사이의 완벽한 균형을 제공하기 위해 세심하게 조정되었습니다. 저는 조립 기술자가 스프링 장력과 볼 베어링 배치를 조정하여 작업자가 위치 확인을 위해 의존하는 만족스러운 "클릭"을 달성하는 것을 지켜보았습니다. 샤프트 가공은 특히 주목을 받고 있습니다. 흔들림이나 유격 없이 부드러운 회전을 보장하는 정밀 공차를 갖춘 황동 또는 스테인리스 스틸 샤프트를 사용합니다.
데크 제조 공정에는 단열재의 정밀 성형이 포함됩니다. 우리는 온도 변화에 걸쳐 치수 안정성을 유지하면서 탁월한 유전 강도를 제공하는 유리 충전 열경화성 플라스틱을 사용합니다. 접점 캐리어는 고정 단자와 이동 접점의 완벽한 정렬을 보장하는 정밀 슬롯으로 성형됩니다.
최종 조립 프로세스에는 복잡한 스위치를 위한 여러 데크의 세심한 정렬이 포함됩니다. 우리 기술자들은 데크 간의 완벽한 정합을 보장하기 위해 광학 정렬 도구를 사용합니다. 다중 극 스위치에서는 약간의 정렬 오류라도 스위칭 작업 중 타이밍 문제를 일으킬 수 있기 때문입니다.
완성된 모든 로터리 스위치는 각 위치의 전기 연속성 검증, 절연 저항 테스트, 절연 강도 검증 및 기계적 작동 테스트를 포함하는 엄격한 테스트를 거칩니다. 우리는 일관된 성능과 접촉 신뢰성을 검증하기 위해 전체 기계 수명 주기 동안 스위치를 테스트합니다. 또한 열 순환, 습도 노출 및 진동 테스트를 포함한 환경 테스트를 수행하여 실제 조건에서 안정적인 작동을 보장합니다.
로터리 스위치가 실제로 그 가치를 입증하는 곳은 단일 제어 지점에서 여러 회로 구성이 필요한 응용 분야입니다. 작업자가 다양한 기계 작동 모드 또는 프로세스 매개변수 중에서 선택해야 하는 산업용 제어 패널에 대해 이를 지정했습니다. 포지티브 멈춤쇠 위치 지정은 시각적 확인 없이 스위치 위치를 확인하는 촉각 피드백을 제공합니다. 이는 작업자가 제어보다는 프로세스를 계속 주시해야 하는 환경에서 매우 중요합니다. 전력 및 신호 회로를 모두 처리할 수 있는 능력은 공간이 제한되어 있지만 기능 요구 사항이 높은 계측 응용 분야에 이상적입니다. 최근 우리는 채널 선택과 이퀄라이제이션 제어를 모두 처리하는 오디오 믹싱 콘솔에 멀티 데크 로터리 스위치를 구현했습니다. 까다로운 전문 환경에서 수년간 매일 사용하면서 신뢰성이 매우 뛰어났습니다.
